Isolationsfehler: Ursachen und was jetzt zu tun ist (Basics)
Der Begriff Isolationsfehler Photovoltaik beschreibt eine elektrische Fehlfunktion, die in PV-Anlagen auftreten kann und meist auf eine mangelhafte oder beschädigte Isolierung zurückzuführen ist. Für Betreiber, Installateure und Wartungspersonal ist das Wissen über Ursachen, Erkennung und Behebung von Isolationsfehlern essenziell, um Sicherheit und Anlagenleistung zu gewährleisten. In diesem Artikel finden Sie praxisnahe Grundlagen und Schritt-für-Schritt-Anleitungen, die Ihnen helfen, Isolationsfehler in Photovoltaiksystemen zu verstehen, effizient zu handeln und typische Fehler zu vermeiden.
Das Wichtigste in 60 Sekunden
- Isolationsfehler Photovoltaik entstehen durch Beschädigungen an der Isolierung, Feuchtigkeit, Verschmutzung oder Alterung der Komponenten.
- Sie können zu Stromverlusten, erhöhtem Brandrisiko und Gefahren für Personen führen.
- Eine regelmäßige Isolationsprüfung dient zur frühzeitigen Erkennung solcher Fehler.
- Korrektes Vorgehen umfasst systematische Fehlersuche, Fehlerbehebung und Dokumentation.
- Typische Ursachen sind mechanische Beschädigungen, Hitzeeinwirkung und mangelhafte Installation.
- Geeignete Werkzeuge sind Isolationsmessgeräte, Multimeter und Wärmebildkameras.
- Wartung, Schulung und präventive Maßnahmen minimieren das Risiko von Isolationsfehlern.
Was versteht man unter einem Isolationsfehler Photovoltaik?
Ein Isolationsfehler Photovoltaik bezeichnet im Allgemeinen einen unerwünschten elektrischen Kontakt zwischen stromführenden Teilen und Erdpotential oder anderen leitfähigen Strukturen. Im Kontext einer PV-Anlage bedeutet dies, dass die Isolationsschicht, die die elektrischen Leiter umgibt, beschädigt oder mangelbehaftet ist. Da Photovoltaiksysteme hohe Gleichspannungen erzeugen können, ist die Isolation entscheidend, um Kurzschlüsse, Stromverluste und Sicherheitsrisiken zu vermeiden.
Isolationsfehler können sich unterschiedlich ausdrücken, beispielsweise durch eine verringerte Isolationswiderstandsmessung, Fehlerstromschutzschalter, die auslösen, oder sichtbare Schäden an Kabeln und Modulen. Neben der Sicherheit ist auch die Betriebssicherheit betroffen, da ein Isolationsfehler Leistungseinbußen und Schäden an Anlagenkomponenten verursachen kann. Daher ist die genaue Kenntnis der Fehlerursachen und eines systematischen Vorgehens bei der Fehlersuche elementar für Betreiber und Techniker.
Ursachen für Isolationsfehler bei Photovoltaikanlagen
Die Entstehung von Isolationsfehlern in einer Photovoltaikanlage basiert meist auf mehreren Faktoren, die einzeln oder kombiniert auftreten können. Zu den häufigsten Ursachen zählen:
Dieses spezialisierte Isolationsprüfgerät IR4053-10 ist ideal zur Durchführung regelmäßiger Isolationsprüfungen in Photovoltaikanlagen und zur frühzeitigen Erkennung von Isolationsfehlern.
- Genaue Isolationswiderstandsmessungen for Photovoltaikanlagen bis 1000 V
- Benutzerfreundliches Digitaldisplay for einfaches Ablesen und Bedienen
- Kompaktes und tragbares Design, for Feldtests und Inspektionen.
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.14.08.2026 22:04 Alle Angaben ohne Gewähr.
- Mechanische Beschädigungen: Durch unsachgemäße Handhabung, Nagetiere, Verformungen oder scharfe Kanten können Isolationsmaterialien an Kabeln oder Modulanschlüssen beschädigt werden.
- Feuchtigkeit: Eindringen von Wasser durch defekte Dichtungen oder beschädigte Modulrahmen führt zu elektrischem Kriechen oder einer verminderten Isolationsfähigkeit.
- Alterung und Materialermüdung: UV-Strahlung, Temperaturschwankungen und Umwelteinflüsse können das Isolationsmaterial brüchig machen und dessen Funktion beeinträchtigen.
- Mangelhafte Installation: Fehlerhafte Verbindungen, zu enge Biegeradien oder Verwendung ungeeigneter Materialien können zu Isolationsschäden führen.
- Verschmutzung und Ablagerungen: Staub, Salze oder Chemikalien an Anschlüssen können leitfähige Pfade bilden und die Isolation beeinträchtigen.
Die Kombination dieser Faktoren erhöht die Wahrscheinlichkeit für einen Isolationsfehler und erfordert daher vorbeugende Maßnahmen und eine sorgfältige Planung der Anlage.
Wie erkenne ich einen Isolationsfehler in der Photovoltaikanlage?
Die frühzeitige Erkennung eines Isolationsfehler Photovoltaik ist entscheidend, um größere Schäden zu verhindern. Die wichtigsten Anzeichen und Methoden zur Erkennung sind:
- Abnorme Messwerte bei Isolationsprüfungen: Ein Isolationswiderstand unterhalb der vorgegebenen Werte deutet auf eine kompromittierte Isolation hin.
- Fehlerstromschutzschalter (RCD) lösen aus: Diese Sicherheitseinrichtungen reagieren auf Fehlerströme, die durch Isolationsdefekte entstehen.
- Abweichungen in der Anlagenleistung: Unerklärliche Leistungsverluste können einen Hinweis auf elektrische Probleme sein.
- Visuelle Inspektion: Sichtbare Schäden an Kabeln, Steckverbindern, Modulrahmen oder eindringende Feuchtigkeit sind oft Indikatoren.
- Wärmebildaufnahmen: Hotspots oder ungewöhnliche Wärmebildsignale können auf Fehlstellen hinweisen.
Die Kombination mehrerer Erkennungsmethoden erhöht die Sicherheit und Genauigkeit bei der Diagnose von Isolationsfehlern.
Schritt-für-Schritt Vorgehen bei Isolationsfehlern
Das Vorgehen zur Fehlersuche und Behebung eines Isolationsfehler Photovoltaik sollte systematisch und methodisch erfolgen. Die wichtigsten Schritte im Überblick:
- Sicherheitsmaßnahmen prüfen und einleiten: Vor Beginn der Messungen und Arbeiten ist sicherzustellen, dass die Anlage spannungsfrei geschaltet wird und alle Sicherheitsvorkehrungen beachtet werden.
- Visuelle Kontrolle: Sichtprüfung von Kabeln, Steckern, Modulen und Anschlüssen auf mechanische Beschädigungen oder sichtbare Verschmutzungen.
- Isolationsmessung durchführen: Mit einem Isolationsmessgerät wird der Isolationswiderstand zwischen Leitern und Erde gemessen. Die Werte werden mit Referenzvorgaben verglichen.
- Teilbereiche eingrenzen: Bei auffälligen Messwerten wird die Anlage in einzelne Stränge unterteilt und separat getestet, um den Fehlerbereich zu isolieren.
- Ursachenforschung vor Ort: Im identifizierten Bereich erfolgt eine genauere Prüfung – Kabel auf Knicke, Beschädigungen, feuchte Dämmungen oder Montagefehler.
- Fehlerbehebung: Beschädigte Komponenten austauschen, Isolation erneuern, Anschlüsse säubern oder abdichten.
- Abschließende Prüfung: Nach der Reparatur wird die Isolationsprüfung wiederholt, um die erfolgreiche Behebung zu bestätigen.
- Dokumentation: Alle Messergebnisse und Maßnahmen werden dokumentiert, um den Zustand der Anlage nachvollziehbar festzuhalten.
Dieses Vorgehen unterstützt eine strukturierte Fehlersuche und verhindert Fehldiagnosen oder unvollständige Reparaturen.
Checkliste für Isolationsfehler bei Photovoltaikanlagen
Eine Checkliste erleichtert die systematische Überprüfung und Wartung, um Isolationsfehler frühzeitig zu erkennen und zu beheben:
- Ist die Anlage vor Beginn der Prüfung spannungsfrei geschaltet?
- Gibt es sichtbare Schäden an Kabeln, Steckern und Modulen?
- Wurden alle Verbindungsstellen auf Feuchtigkeit und Verschmutzungen geprüft?
- Liegt der gemessene Isolationswiderstand innerhalb der empfohlenen Werte?
- Wurde die Anlage in einzelne Abschnitte eingeteilt und geprüft?
- Sind alle Reparaturen fachgerecht durchgeführt und dokumentiert?
- Wurden Sicherheitsmaßnahmen während der gesamten Arbeit eingehalten?
- Sind mögliche Ursachen für den Fehler identifiziert und beseitigt?
Die regelmäßige Anwendung dieser Checkliste bei Wartung und Inspektion trägt zur Betriebssicherheit bei.
Typische Fehler und wie Sie diese vermeiden
Oft entstehen Isolationsfehler auch durch Fehler im Umgang mit der PV-Anlage. Im Folgenden die wichtigsten Fallen, auf die Sie achten sollten:
- Unzureichende Schulung des Personals: Fehlende Kenntnisse können zu unsachgemäßer Handhabung und Installation führen.
- Zu schnelle Reparatur ohne genaue Fehlersuche: Ohne genaue Diagnose werden nur Symptome behoben, nicht die Ursache.
- Verwendung ungeeigneter Werkzeuge oder Materialien: Produkte ohne geeignete Isolationswerte oder Beschichtungen erhöhen Ausfallrisiken.
- Vernachlässigung regelmäßiger Prüfintervalle: Fehlende Wartung lässt Schäden unbemerkt wachsen.
- Falsche Lagerung und Montage: Kabel, Module und Zubehör sollten vor Umwelteinflüssen geschützt und korrekt montiert werden.
Präventive Schulungen, sorgfältige Wartung und die Einhaltung von Herstellervorgaben helfen, solche Fehler zu vermeiden.
Praxisbeispiel: Isolationsfehler bei einer Dachanlage
Ein Betreiber einer mittelgroßen Photovoltaikanlage bemerkte eine plötzliche Auslösung des Fehlerstromschutzschalters während der Mittagszeit. Die Leistung der Anlage sank sichtbar ab, und der Betreiber meldete das Problem dem Wartungsteam.
Die Techniker begannen mit einer Sichtprüfung und fanden auf einem Modulstrang beschädigte Isolierungen an den Anschlusskabeln, die durch mechanische Beanspruchung hervorgerufen wurden. Anschließend wurde der Isolationswiderstand gemessen und lag bei 0,5 MOhm, deutlich unter dem empfohlenen Mindestwert.
Nach der Reparatur der beschädigten Kabel, Reinigung der Anschlüsse und Abdichtung gegen Feuchtigkeit wurde der Isolationswiderstand überprüft und lag wieder im sicheren Bereich. Die Anlage wurde erneut eingeschaltet und arbeitete wieder fehlerfrei ohne Auslösung von Schutzvorrichtungen.
Dieses Beispiel zeigt, wie wichtig eine sorgfältige und systematische Fehlersuche sowie fachliche Reparatur bei Isolationsfehlern Photovoltaik sind, um die Betriebssicherheit zu sichern.
Dieses Isolationsmessgerät mit mehreren Prüfspannungen eignet sich zur Diagnose von Isolationsfehlern in verschiedenen Komponenten von Photovoltaiksystemen und zur Überprüfung beschädigter Isolierungen.
- Das EITAI3440A Isolationsmessgerät liefert bis zu 1000V mit einem Kurzschlussstrom ≥1mA für stabile und zuv…
- Der EITAI3440A Isolationsprüfer misst Isolationswiderstände bis zu 10GΩ und ist für verschiedene elektrisch…
- Das Megohmmeter zeigt gleichzeitig Isolationswiderstand, Prüfdauer und Ausgangsspannung an – für klare Date…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.14.08.2026 22:04 Alle Angaben ohne Gewähr.
Wichtige Tools und Methoden zur Isolationsprüfung
Für eine zuverlässige Erkennung von Isolationsfehlern stehen verschiedene Prüfgeräte und Verfahren zur Verfügung, die jeweils ihre Vorteile haben:
- Isolationswiderstandsmessgerät: Standardgerät für die Messung des Widerstandes zwischen Stromkreis und Erde. Es hilft, qualitative Aussagen über den Isolationszustand zu treffen.
- Multimeter: Für grundlegende elektrische Messungen wie Spannung, Strom und Durchgangsprüfungen.
- Fehlerstromschutzschalter-Messung: Ermöglicht das Prüfen der Auslöseschwelle und Funktion der Schutzschalter im Zusammenhang mit Isolationsproblemen.
- Wärmebildkamera: Visualisiert thermische Auffälligkeiten, die auf elektrische Fehler hinweisen können, ohne direkten Kontakt zu benötigen.
- Visuelle Inspektion: Unersetzlich für die Identifikation mechanischer Schäden, Feuchtigkeit oder Verschmutzungen.
Die Kombination dieser Methoden erlaubt eine umfassende Einschätzung des Anlagenzustands und erleichtert gezielte Reparaturen.
FAQ: Häufige Fragen zum Thema Isolationsfehler Photovoltaik
Was ist ein Isolationsfehler in einer Photovoltaikanlage?
Ein Isolationsfehler liegt vor, wenn die elektrische Isolation von Leitungen oder Komponenten beschädigt ist und dadurch elektrischer Strom unkontrolliert fließen kann, was Sicherheits- und Leistungsprobleme verursacht.
Wie gefährlich sind Isolationsfehler bei Photovoltaikanlagen?
Isolationsfehler können zu Stromschlägen, Bränden oder Anlagenschäden führen. Deshalb sind frühzeitige Erkennung und Behebung essenziell für die Sicherheit von Personen und Betrieb.
Wie wird ein Isolationsfehler festgestellt?
Durch Messungen des Isolationswiderstands mit speziellen Messgeräten sowie durch Sichtprüfungen, Wärmebildaufnahmen und Beobachtung des Anlagensystems auf Auffälligkeiten.
Wie oft sollte die Isolation einer Photovoltaik-Anlage geprüft werden?
Es empfiehlt sich, regelmäßige Wartungen und Isolationsprüfungen mindestens einmal jährlich durchzuführen, um mögliche Fehler frühzeitig zu erkennen und zu beheben.
Kann ich Isolationsfehler selbst beheben?
Für einfache Sichtkontrollen können Laien geeignete Auffälligkeiten erkennen. Reparaturen und Isolationsprüfungen sollten jedoch von Fachpersonal durchgeführt werden, um Sicherheit und Funktion zu gewährleisten.
Welche präventiven Maßnahmen helfen gegen Isolationsfehler?
Regelmäßige Wartung, sorgfältige Installation, Verwendung geeigneter Materialien, Schutz vor Feuchtigkeit und mechanischer Beschädigung sowie Schulungen für Betreiber und Wartungspersonal sind wichtige Präventionsmaßnahmen.
Fazit: Isolationsfehler Photovoltaik richtig erkennen und handhaben
Isolationsfehler stellen eine häufige und ernstzunehmende Problematik in Photovoltaikanlagen dar. Ihre Ursachen lassen sich in mechanischen Beschädigungen, Feuchtigkeitseinwirkung, Alterungsprozessen und Installationsmängeln begründen. Die frühzeitige Erkennung über geeignete Prüfverfahren sowie die strukturierte Vorgehensweise zur Fehlersuche und Reparatur sind entscheidend, um Sicherheitsrisiken und Ertragsverluste zu minimieren.
Für Betreiber und Fachpersonal gilt: regelmäßige Wartung, gezielte Schulungen und eine saubere Dokumentation sorgen für einen zuverlässigen Anlagenbetrieb. Durch präventive Maßnahmen lassen sich Isolationsfehler langfristig reduzieren und die Lebensdauer der PV-Anlage erhöhen.
Nächste Schritte
Wenn Sie den Verdacht auf einen Isolationsfehler in Ihrer Photovoltaikanlage haben, kontaktieren Sie umgehend einen qualifizierten Fachbetrieb. Planen Sie regelmäßige Inspektionsintervalle ein und stellen Sie sicher, dass alle Messungen und Reparaturen fachgerecht durchgeführt werden. Nur so bleiben Sicherheit und Wirtschaftlichkeit Ihrer Photovoltaikanlage dauerhaft gewährleistet.

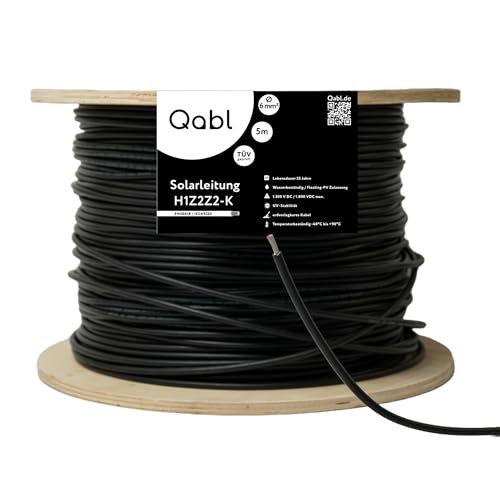

Qualitativ hochwertiges Solarkabel mit geprüfter Isolierung hilft, Isolationsfehler durch fehlerhafte oder beschädigte Leitungen zu vermeiden und trägt zur Anlagensicherheit bei.
