Unterkonstruktion für PV-Module: Aufbau und Auswahl

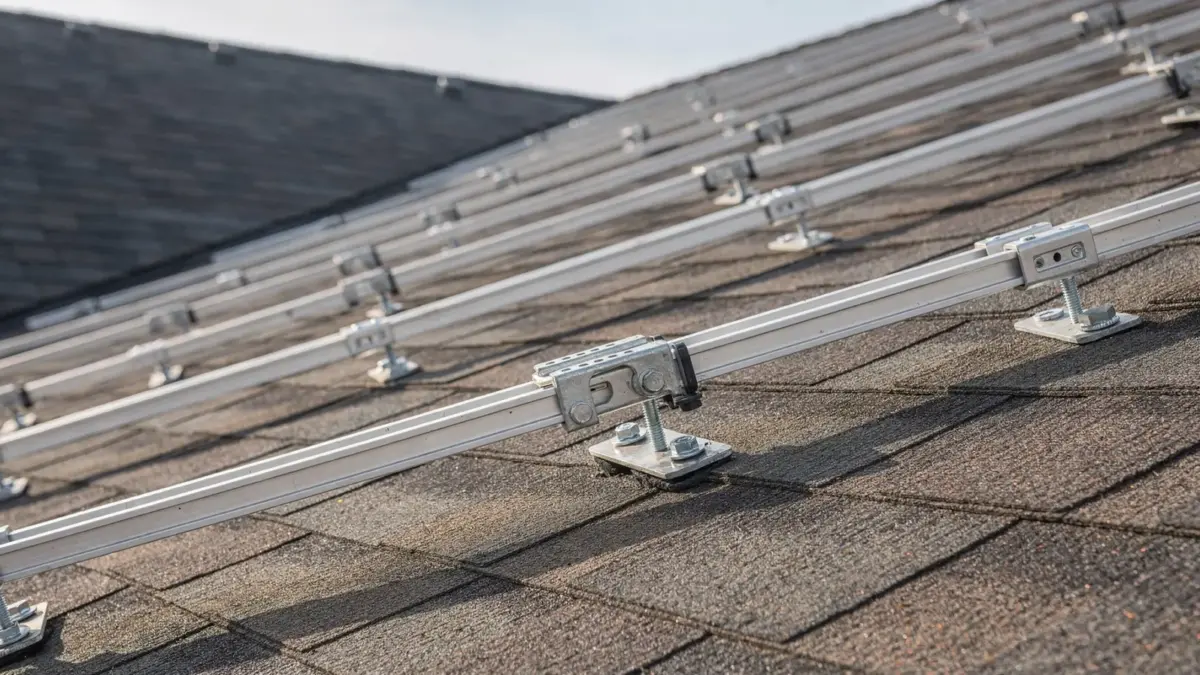

Unterkonstruktion für PV-Module: Sie ist das Trag- und Befestigungssystem, das Solarmodule fest mit Dach, Fassade oder Boden verbindet. Es besteht meist aus Schienen, Klemmen und Verankerungspunkten aus Aluminium oder Edelstahl. Die Auslegung richtet sich nach Eigengewicht, Wind- und Schneelast sowie der Tragfähigkeit des Untergrunds und muss dem Stand der Technik entsprechen.
Eine Unterkonstruktion für PV-Module hält die Solarmodule dauerhaft in Position, sichert sie gegen Wind- und Schneelasten und leitet alle Kräfte in die tragende Struktur des Gebäudes oder Bodens ab. Wer sich mit den Grundlagen der Photovoltaik beschäftigt, findet in der Rubrik Photovoltaik Grundlagen weitere Erklärungen zu Komponenten und Aufbau einer PV-Anlage. Die Wahl der richtigen Unterkonstruktion entscheidet über Lebensdauer, Sicherheit und letztlich auch über den Ertrag der gesamten Anlage, weil eine fehlerhafte Montage zu Schäden am Dach oder an den Modulen führen kann.
Kurz zusammengefasst: Die Unterkonstruktion verbindet PV-Module fest mit Dach, Fassade oder Boden und muss alle auftretenden Lasten sicher aufnehmen. Je nach Dachtyp, Material und Statik kommen unterschiedliche Systeme wie Dachhaken, Schienen oder Aufständerungen zum Einsatz.
Das Wichtigste in Kürze
- Aufgabe: Trägt Module, leitet Eigengewicht, Wind- und Schneelast in die Tragkonstruktion ab
- Materialien: überwiegend Aluminium, bei hoher Korrosionsbelastung Edelstahl
- Bauarten: Dachhaken (Schrägdach), Schienensysteme, Aufständerung (Flachdach/Freifläche)
- Statikprüfung: erforderlich bei Umbauten oder Verstärkungen der Tragkonstruktion laut baurechtlicher Bewilligung
- Normbezug: Bemessung nach ÖNORM EN 199x und ÖNORM B 199x für Lasten und Befestigung
- Lebensdauer: richtet sich nach Material, Umwelteinflüssen und korrekter Montage
Was ist eine Unterkonstruktion für PV-Module?
Die Unterkonstruktion ist das mechanische Verbindungssystem zwischen Solarmodulen und dem Gebäude oder Boden. Sie besteht aus Schienen, Halterungen, Klemmen und Verankerungen, die je nach Montageort unterschiedlich ausgeführt sind. Bei Schrägdächern kommen häufig Dachhaken zum Einsatz, bei Flachdächern Aufständerungssysteme mit Ballastierung. Laut dem Wikipedia-Artikel zur Photovoltaikanlage zählt jedes Modul in Deutschland rechtlich als eigenständige Anlage – die Unterkonstruktion sorgt jedoch technisch dafür, dass alle Module als ein stabiles Gesamtsystem funktionieren. Sie unterscheidet sich je nach Dachneigung, Material des Untergrunds und regionalen Lastannahmen.
Dieses Aluminiumprofil bildet das Rückgrat der Unterkonstruktion und eignet sich ideal für die Montage mehrerer PV-Module auf Dächern oder Fassaden mit flexibler Positionierung.
- ZUVERLÄSSIGE, EXTREM BESTÄNDIGE ALUPROFILE SOLAR: hergestellt aus Aluminium – eloxiert – korrosions- und wi…
- ANWENDUNGSGEBIETE: Solarschienen werden zur Befestigung von Photovoltaik- und Solarplatten auf Flach- und S…
- Maße: Breite: 40 mm – Höhe: 40 mm – Wandstärke: 1,2 mm – Längentoleranz: +/- 1 mm
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.24.09.2026 16:42 Alle Angaben ohne Gewähr.
Welche Aufgabe hat die Unterkonstruktion im System?
Die Unterkonstruktion nimmt alle mechanischen Kräfte auf, die auf die PV-Anlage wirken, und leitet sie sicher weiter. Dazu zählen Eigengewicht der Module, Windsog, Windlast und Schneelast. Nach dem NÖ Photovoltaik-Leitfaden sind Unterkonstruktion und Fundierung entsprechend den zu erwartenden Eigengewichten, Windlasten, Schneelasten und sonstigen maßgeblichen Belastungen zu planen und zu bemessen. Wird diese Bemessung vernachlässigt, drohen im schlimmsten Fall Beschädigungen am Dach oder ein Versagen der Befestigung bei Sturm. Auch die vorhandene Dach- oder Wandkonstruktion muss laut Leitfaden geeignet sein, zusätzliche Lasten wie Ballastierung oder erhöhte Windbelastung bei aufgeständerter Montage aufzunehmen. Eine falsch dimensionierte Unterkonstruktion kann außerdem den Ertrag mindern, etwa wenn Module durch Durchbiegung oder Verschattung ungünstig positioniert sind.
Welche Bauarten und Materialien gibt es?
Grundsätzlich unterscheidet man Dachhaken-, Schienen- und Aufständerungssysteme. Dachhaken eignen sich für Ziegel- und Schrägdächer, da sie punktuell in der Dachkonstruktion verankert werden. Schienensysteme verteilen die Last gleichmäßiger und sind für viele Dachtypen geeignet. Aufständerungen kommen bei Flachdächern oder Freiflächen zum Einsatz und arbeiten oft mit Ballastierung statt Durchdringung der Dachhaut. Bei der Materialwahl steht meist Aluminium wegen seines geringen Gewichts und der Korrosionsbeständigkeit im Vordergrund. Edelstahl lohnt sich dort, wo besonders hohe mechanische Belastung oder aggressive Umgebungsbedingungen auftreten, etwa in Küstennähe oder bei stark exponierten Freiflächenanlagen. Wer sich zwischen Flachdach- und Schrägdachmontage entscheiden muss, findet vertiefende Hinweise im Beitrag Flachdach oder Schrägdach? So wählen Sie die richtige PV-Montage. Ein häufiges Missverständnis ist, dass jede Unterkonstruktion für jedes Dach passt – tatsächlich müssen Material und Bauart immer zum Untergrund und zur regionalen Lastsituation passen, statt pauschal übernommen zu werden.
Worauf kommt es bei Statik und Befestigung an?
Statik und Befestigung entscheiden darüber, ob die Unterkonstruktion den auftretenden Lasten dauerhaft standhält. Für die Auslegung der mechanischen Festigkeit der Befestigungen an Tragkonstruktionen oder Fundamenten sind laut Leitfaden für PV-Freiflächenanlagen die jeweils zutreffenden Bestimmungen maßgebend, etwa ÖNORM B 1991-1-1, ÖNORM B 1991-1-3 und ÖNORM EN 1991-1-4. Ballastierungslasten ohne lastverteilende Unterkonstruktion sind dabei als Punktlasten anzusetzen, was bei alten oder schwachen Dächern problematisch werden kann. Müssen Umbauten oder Verstärkungen an der bestehenden Tragkonstruktion vorgenommen werden, ist eine baurechtliche Bewilligung erforderlich, und die Standsicherheit ist gemäß Anlage 1 zur NÖ Bautechnikverordnung 2014 nachzuweisen. Bei einem schwachen oder alten Dach empfiehlt sich vorab eine statische Prüfung durch einen Fachbetrieb, bevor die Unterkonstruktion montiert wird. Ein typischer Fehler ist die Annahme, dass eine visuelle Einschätzung des Dachs ausreicht – korrekt ist stattdessen eine rechnerische Prüfung nach den geltenden Normen, wie sie auch der NÖ Photovoltaik-Leitfaden fordert.
Wie wirkt sich die Unterkonstruktion auf Montage und Ertrag aus?
Die Montagequalität der Unterkonstruktion beeinflusst direkt Lebensdauer und Ertrag der PV-Anlage. Eine fachgerecht montierte Unterkonstruktion hält Module in der optimalen Ausrichtung und verhindert Verschattung durch Durchbiegung oder Verzug. Planung und Errichtung einer PV-Anlage haben nach dem Stand der Technik zu erfolgen, wie es der NÖ Photovoltaik-Leitfaden vorgibt – das gilt auch für die Unterkonstruktion selbst. Für wen welches System geeignet ist, hängt stark vom Gebäudetyp ab: Bei Neubauten mit Indach-Montage oder gebäudeintegrierter Photovoltaik gelten andere Anforderungen als bei nachgerüsteten Aufdach-Systemen, wie der Beitrag BIPV an der Gebäudehülle: Nutzen und Grenzen erklärt zeigt. Nach Auswahl der passenden Unterkonstruktion folgen üblicherweise die Detailplanung der Modulbefestigung und die Abstimmung mit einem Fachbetrieb zur Montage.
| System | Typischer Einsatzort | Material | Befestigungsart |
|---|---|---|---|
| Dachhaken | Ziegel-/Schrägdach | Aluminium, Edelstahl | Punktuelle Verankerung in der Dachkonstruktion |
| Schienensystem | Schrägdach, Trapezblech | Aluminium | Lastverteilende Schienen mit Klemmen |
| Aufständerung | Flachdach, Freifläche | Aluminium, Stahl | Ballastierung oder Fundamentverankerung |
Quellen
| Quelle | Adresse |
|---|---|
| Wikipedia: Photovoltaikanlage | de.wikipedia.org |
Mehr zum Thema im Bereich Photovoltaik Grundlagen · Passend dazu: MPP-Tracker: Warum er den Ertrag der PV-Anlage prägt · Wirkungsgrad von Solarzellen: Was die Kennzahl zeigt
Häufige Fragen zur Unterkonstruktion für PV-Module
Welche Ausnahme gilt bei Flachdach, Ziegeldach oder Fassade?
Bei Flachdächern wird häufig auf Ballastierung statt Durchdringung der Dachhaut gesetzt, während Ziegeldächer meist Dachhaken erfordern, die zwischen den Ziegeln verankert werden. Fassaden verlangen eigene Halterungssysteme, wie sie bei gebäudeintegrierter Photovoltaik eingesetzt werden. Jede dieser Ausnahmen verändert die Anforderungen an Statik und Befestigung deutlich.
Diese 3-fach verstellbaren Dachhaken aus Edelstahl sind perfekt für die sichere Verankerung der Unterkonstruktion auf Ziegeldächern mit individueller Höhen- und Winkeleinstellung.
- OPTIMALE POSITIONIERUNG - Jeder unserer Solar Dachhaken überzeugt mit der präzisen 3-fache Verstellbarkeit…
- INDIVIDUELLE INSTALLATION an verschiedenen Dachziegeltypen - Unser Balkonkraftwerk Halter ist speziell für…
- HOHE QUALITÄT - Bei der Herstellung unserer PV Halterung aus rostfreiem Edelstahl 1.4301 achten wir auf ein…
Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Preisangaben inkl. USt.24.09.2026 16:42 Alle Angaben ohne Gewähr.
Wie lange hält eine Unterkonstruktion typischerweise?
Die Lebensdauer hängt stark von Material, Umweltbedingungen und Montagequalität ab. Aluminium- und Edelstahlkonstruktionen gelten allgemein als langlebig, sofern sie fachgerecht montiert und regelmäßig auf Korrosion oder lockere Verbindungen geprüft werden. Konkrete Zahlen variieren je nach Hersteller und Standort.
Welche Folge hat eine falsche Auslegung für Ertrag und Sicherheit?
Eine falsch ausgelegte Unterkonstruktion kann zu Verformungen, Verschattung einzelner Module und im Extremfall zum Versagen der Befestigung bei Sturm führen. Das mindert nicht nur den Ertrag, sondern gefährdet auch die Sicherheit von Gebäude und Personen.
Wie wird eine Unterkonstruktion korrekt montiert?
Die korrekte Montage folgt den Vorgaben des Herstellers und den einschlägigen ÖNORMEN zu Lasten und Befestigung. Dazu gehört die Prüfung des Untergrunds, die richtige Verteilung der Befestigungspunkte und die Berücksichtigung von Wind- und Schneelast nach Standort.
Wann lohnt sich Edelstahl gegenüber Aluminium?
Edelstahl lohnt sich bei besonders hoher mechanischer Belastung oder aggressiver Umgebung, etwa in Küstennähe. Für die meisten Standarddächer reicht Aluminium wegen des geringeren Gewichts und der ausreichenden Korrosionsbeständigkeit.
Fazit: Die passende Unterkonstruktion sichert Ertrag und Bestand der Anlage
Die Unterkonstruktion für PV-Module trägt nicht nur das Gewicht der Module, sondern muss laut NÖ Photovoltaik-Leitfaden Wind-, Schnee- und Eigengewichtslasten nach anerkannten ÖNORMEN sicher aufnehmen. Bei Umbauten der Tragkonstruktion ist eine baurechtliche Bewilligung samt Standsicherheitsnachweis nach der NÖ Bautechnikverordnung 2014 notwendig. Wer Material, Bauart und Statik sorgfältig auf Dachtyp und Standort abstimmt, vermeidet Schäden und sichert den langfristigen Ertrag der Anlage.
