Überspannungsschutz in PV-Anlagen: Typen und Einbauorte

Überspannungsschutz in PV-Anlagen: Er begrenzt transiente Spannungsspitzen durch Blitzeinschläge oder Schalthandlungen mittels Überspannungsschutzgeräten (SPDs) auf DC- und AC-Seite. Je nach Blitzschutzsituation kommen Typ 1, Typ 2 oder Typ 3 zum Einsatz. Laut Leitfaden ist mindestens ein zentraler AC-seitiger Schutz in jeder Verbraucheranlage vorzusehen, unabhängig von einem äußeren Blitzschutzsystem.

Überspannungsschutz in PV-Anlagen bewahrt Wechselrichter, Module und angeschlossene Leitungen vor Schäden durch kurzzeitige Spannungsspitzen. Solche Spitzen entstehen durch Blitzeinschläge in der Nähe der Anlage, durch Schalthandlungen im Netz oder durch induzierte Spannungen in langen Kabelstrecken auf dem Dach. Wer sich mit dem Aufbau seiner Anlage beschäftigt, findet in der Rubrik PV-Anlagen weitere Beiträge zu Komponenten und Planung. Der Schutz besteht meist aus mehreren Geräten, die an unterschiedlichen Stellen der Anlage sitzen – im Generatoranschlusskasten, am Wechselrichter oder im Zählerschrank. Wie viele Stufen nötig sind, hängt vom Gebäude, vom vorhandenen Blitzschutzsystem und von der Kabellänge ab. Ohne passenden Schutz drohen Ausfälle des Wechselrichters, Schäden an Modulen und im schlimmsten Fall ein Brand durch Lichtbögen.

Kurz zusammengefasst: Überspannungsschutzgeräte begrenzen Spannungsspitzen, damit Wechselrichter und Module nicht beschädigt werden. Die Wahl zwischen Typ 1, 2 und 3 richtet sich danach, ob ein äußeres Blitzschutzsystem vorhanden ist und wie die Kabelwege verlaufen.

Was ist bei der Auswahl des Überspannungsschutzes wichtig?

• Pflicht: Mindestens ein zentraler AC-seitiger Schutz gilt laut Leitfaden für jede Verbraucheranlage als notwendig.
• Typ 2: Reicht laut Leitfaden aus, wenn DC- und AC-Verteilung gegen direkten Blitzstromeintrag geschützt sind.
• Typ 1: Erforderlich, wenn der Trennungsabstand zum Blitzschutzsystem nicht eingehalten werden kann, etwa bei Metalldächern.
• Einbauort: DC-seitiger Schutz oft im Generatoranschlusskasten integriert.
• Blitzschutzpflicht: Eine Dach-PV-Anlage löst laut esti.admin.ch keine eigene Blitzschutzpflicht aus.
• Besonderheit DC: Die DC-Seite ist bis zur Trennstelle nicht abschaltbar, an den Modulklemmen liegt bei Tageslicht Spannung an.

Was schützt Überspannungsschutz in einer PV-Anlage genau?

Überspannungsschutz begrenzt kurzzeitige Spannungsspitzen, die durch Blitzeinschläge oder Schaltvorgänge im Netz entstehen, auf ein für die Anlage verträgliches Niveau. Die Geräte sprechen bei Überschreiten eines Schwellwerts an und leiten die Energie zur Erde ab. Das schützt Wechselrichter, Module und Leitungen vor Isolationsschäden.

Solche Spannungsspitzen entstehen nicht nur durch direkte Blitzeinschläge in die Anlage, sondern häufiger durch Einschläge in der Umgebung, die über Leitungen oder Erdungssysteme eingekoppelt werden. Auch Schalthandlungen im öffentlichen Netz können transiente Überspannungen erzeugen. SPDs müssen laut Leitfaden eine Spannungsbegrenzung entsprechend der Isolationskoordination der Anlage sicherstellen. Die Komponente, in der die Stränge der Module zusammengeführt werden, ist der Generatoranschlusskasten. Wie im Beitrag zum Generatoranschlusskasten beschrieben, sind hier oft bereits Überspannungsschutzelemente integriert, die Wechselrichter und Module vor Schäden durch Blitzeinschläge bewahren sollen. Ohne diesen Schutz wäre die DC-Seite besonders anfällig, da sie laut esti.admin.ch bis zur Trennstelle nicht abschaltbar ist und tagsüber dauerhaft Spannung führt.

Wann braucht eine Solaranlage Typ 1, Typ 2 oder Typ 3?

Typ 2 reicht für die meisten Hausanlagen aus, wenn kein direkter Blitzstromeintrag in die Anlage möglich ist. Typ 1 wird nötig, wenn ein äußeres Blitzschutzsystem vorhanden ist und der Trennungsabstand zu den PV-Komponenten nicht eingehalten werden kann. Typ 3 ergänzt als Feinschutz nahe empfindlichen Geräten.

Laut Leitfaden kann eine Beschaltung mit Typ-2-Ableitern als ausreichend erachtet werden, sofern die DC- und AC-Verteilung gegen direkten Blitzstromeintrag geschützt ist und die Anlage zumindest in Blitzschutzzone 0B liegt. Anders sieht es aus, wenn ein Metalldach oder eine andere leitfähige Fläche den nötigen Trennungsabstand zum Blitzschutzsystem unmöglich macht: Dann sind laut noe.gv.at blitzstromtragfähige Geräte vom Typ 1 zwischen Blitzschutzsystem und PV-Komponenten herzustellen. Eine Dach-PV-Anlage selbst löst keine Blitzschutzpflicht aus – nur wenn das Gebäude ohnehin blitzschutzpflichtig ist, muss die Anlage eingebunden werden, so esti.admin.ch. Bei Freiflächenanlagen fordert die ÖVE E8101 Erdung, Potentialausgleich und Überspannungsschutz unabhängig davon, ob ein Blitzschutzsystem geplant ist.

Wo wird der Überspannungsschutz in der Anlage eingebaut?

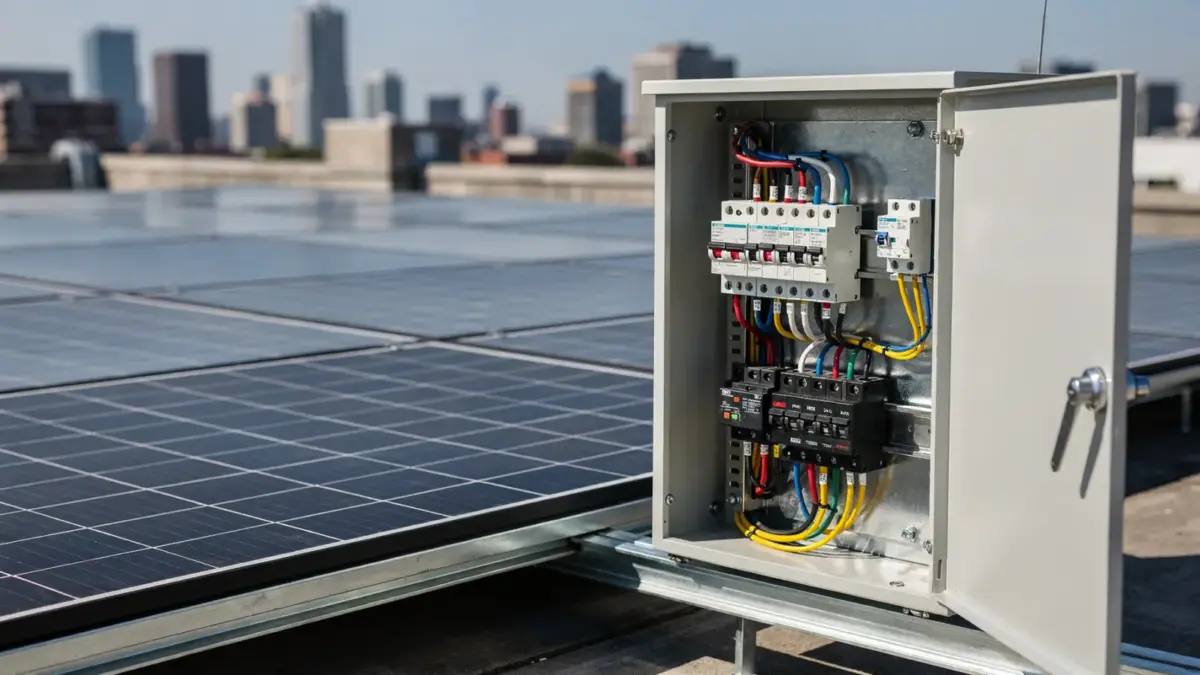

Der Überspannungsschutz sitzt typischerweise an zwei Stellen: DC-seitig nahe der Module oder im Generatoranschlusskasten, und AC-seitig im Zählerschrank oder in der Unterverteilung. Beide Ebenen ergänzen sich, da Spannungsspitzen sowohl über die Modulverkabelung als auch über das Netz eindringen können.

Vergleich DC- und AC-seitiger Überspannungsschutz

Merkmal	DC-seitig	AC-seitig
Typischer Einbauort	Generatoranschlusskasten, nahe Wechselrichter	Zählerschrank, Unterverteilung
Schutzrichtung	Vor Blitzstoß über Modulverkabelung	Vor Netzüberspannungen und indirekte Blitzeinwirkung
Pflicht laut Leitfaden	Abhängig von Blitzschutzzone	Mindestens ein zentraler Schutz vorgeschrieben
Besonderheit	Muss für Dauerspannung tagsüber ausgelegt sein	Kann mit Hausinstallation kombiniert werden

Fehlt im Zählerschrank Platz für ein zusätzliches SPD, lässt sich der Schutz oft in einem separaten Kleinverteiler direkt daneben unterbringen. Wichtig ist, dass die Leitungslängen zwischen SPD und Schutzobjekt kurz bleiben, da sonst die Schutzwirkung sinkt. Wer die elektrische Verschaltung seiner Anlage nachvollziehen möchte, findet Hintergründe im Beitrag zur elektrischen Schaltung von PV-Anlagen.

Woran erkennen Sie, ob der vorhandene Schutz ausreicht?

Ein ausreichender Schutz erkennt man an der Übereinstimmung von SPD-Typ, Anlagenstandort und Blitzschutzsituation des Gebäudes. Fehlt ein äußerer Blitzschutz und liegt kein Metalldach vor, gilt Typ 2 meist als ausreichend. Bei Metalldach oder vorhandenem Blitzschutzsystem ist Typ 1 zu prüfen.

Ein häufiger Irrtum ist die Annahme, der im Wechselrichter integrierte Schutz reiche für die gesamte Anlage aus. Der interne Schutz eines Wechselrichters ist meist auf das Gerät selbst ausgelegt und deckt nicht die gesamte Kabelstrecke vom Dach bis zum Gerät ab. Bei langen DC-Leitungen oder exponierter Dachlage ist ein zusätzlicher, näher an den Modulen platzierter Schutz sinnvoll. Wer sich über die technischen Anforderungen an Wechselrichter informieren möchte, findet Orientierung im Beitrag zu den Kriterien für die richtige Wahl eines Wechselrichters. Ein weiteres Indiz für unzureichenden Schutz ist ein Zählerschrank ohne Platz für ein SPD-Modul, was oft auf eine ältere Installation ohne aktuelle Norm hinweist. Auch bei Freiflächenanlagen gilt laut OVE E8101, dass Erdung, Potentialausgleich und Überspannungsschutz unabhängig von einem geplanten Blitzschutzsystem vorzusehen sind – fehlt eines dieser Elemente, ist der Schutz lückenhaft.

Welche Folgen hat fehlender oder falsch geplanter Überspannungsschutz?

Fehlender oder falsch dimensionierter Überspannungsschutz führt häufig zum Ausfall des Wechselrichters, da dieser die empfindlichste und teuerste Komponente der Anlage darstellt. Auch Modulschäden und beschädigte Datenleitungen von Monitoring-Systemen sind möglich.

Löst ein SPD bei einer Überspannung aus, hat es seine Aufgabe erfüllt und den nachgeschalteten Stromkreis geschützt. Je nach Bauart signalisiert das Gerät den Defekt optisch oder meldet ihn an die Anlagenüberwachung. Ein ausgelöstes oder defektes SPD schützt die Anlage nicht mehr und muss ausgetauscht werden – ein Weiterbetrieb ohne funktionierenden Schutz erhöht das Risiko für Folgeschäden bei der nächsten Überspannung erheblich. Deshalb gehört die Sichtprüfung der Schutzgeräte zu den Routineaufgaben der Anlagenpflege, wie sie auch in der Checkliste zur PV-Wartung beschrieben wird. Wird ein Defekt übersehen, kann die nächste Spannungsspitze ungebremst auf Wechselrichter oder Module treffen und dort zu einem Totalausfall führen.

Was ist beim Nachrüsten oder Austauschen zu beachten?

Beim Nachrüsten eines Überspannungsschutzes in einer Bestandsanlage ist zunächst zu prüfen, ob im Zählerschrank oder Generatoranschlusskasten Platz für das zusätzliche Bauteil vorhanden ist. Fehlt dieser, kommt ein separater Kleinverteiler in unmittelbarer Nähe in Betracht.

Beim Austausch eines defekten SPD ist auf den passenden Typ und die korrekten Anschlusswerte zu achten – ein Typ-2-Gerät ersetzt kein Typ-1-Gerät, wenn sich die Blitzschutzsituation des Gebäudes geändert hat, etwa durch eine nachträgliche Metalldacheindeckung oder ein neu installiertes Blitzschutzsystem. Auch die Lebensdauer spielt eine Rolle: SPDs verschleißen mit jeder Auslösung und sollten nach mehreren Ansprechvorgängen kontrolliert oder ersetzt werden, auch wenn keine sichtbare Fehlermeldung vorliegt. Bei Nachrüstungen lohnt sich zudem ein Blick auf weiteres Zubehör der Anlage, das im Beitrag Alles über PV-Zubehör vorgestellt wird. Wer die Anlage über den Netzanschluss hinaus plant, findet ergänzende Hinweise im Beitrag zu Netzanschluss und Photovoltaik.

Quellen

Verwendete Quellen

Quelle	Adresse
Wikipedia: Generatoranschlusskasten	de.wikipedia.org

Mehr zum Thema im Bereich PV-Anlagen · Passend dazu: Korrosionsschutz der Unterkonstruktion bei PV-Anlagen · Dachhaken oder Aufständerung: Der Unterschied erklärt

Häufige Fragen zum Überspannungsschutz in PV-Anlagen

Wie viele Schutzstufen braucht eine typische Hausanlage?

Eine typische Hausanlage ohne äußeres Blitzschutzsystem kommt meist mit einer Schutzstufe pro Seite aus: Typ 2 auf der DC-Seite nahe dem Generatoranschlusskasten und Typ 2 auf der AC-Seite im Zählerschrank. Liegt ein Blitzschutzsystem vor oder besteht ein Metalldach, kann eine zusätzliche Typ-1-Stufe erforderlich werden.

Für wen ist ein externer Blitzschutz relevant?

Ein externer Blitzschutz ist relevant für Gebäude, die ohnehin blitzschutzpflichtig sind, etwa aufgrund von Größe, Nutzung oder behördlicher Vorgabe. Eine PV-Anlage auf dem Dach löst laut esti.admin.ch selbst keine Blitzschutzpflicht aus, muss aber eingebunden werden, wenn das Gebäude bereits ein Blitzschutzsystem besitzt.

Wie lange hält ein Überspannungsschutzgerät?

Die Lebensdauer eines SPD hängt von der Anzahl und Stärke der Auslösungen ab, nicht allein vom Alter. Nach mehreren starken Ansprechvorgängen sinkt die Schutzwirkung, weshalb regelmäßige Sichtkontrollen im Rahmen der Wartung sinnvoll sind, um einen unbemerkten Ausfall zu vermeiden.

Warum reicht der Schutz im Wechselrichter oft nicht aus?

Der im Wechselrichter integrierte Schutz ist meist nur auf das Gerät selbst ausgelegt und deckt nicht die gesamte Kabelstrecke vom Dach ab. Bei langen DC-Leitungen oder exponierter Lage ist ein zusätzliches SPD näher an den Modulen oder im Generatoranschlusskasten sinnvoll, um die gesamte Anlage abzusichern.

Was passiert bei einer PV-Anlage mit äußerem Blitzschutz?

Ist ein äußerer Blitzschutz vorhanden und kann der nötige Trennungsabstand zu den PV-Komponenten nicht eingehalten werden, etwa bei einem Metalldach, sind laut noe.gv.at blitzstromtragfähige Verbindungen mit Typ-1-Geräten zwischen Blitzschutzsystem und PV-Anlage herzustellen.

Fazit: Schutzstufe richtet sich nach Blitzschutzsituation und Kabelführung

Überspannungsschutz in PV-Anlagen besteht meist aus DC- und AC-seitigen SPDs, wobei laut Leitfaden mindestens ein zentraler AC-seitiger Schutz Pflicht ist. Typ 2 reicht für die meisten Hausanlagen, während Typ 1 bei Metalldächern oder vorhandenem Blitzschutzsystem nötig wird. Ein ausgelöstes SPD verliert seine Schutzwirkung und muss ersetzt werden, damit die Anlage bei der nächsten Spannungsspitze geschützt bleibt.
