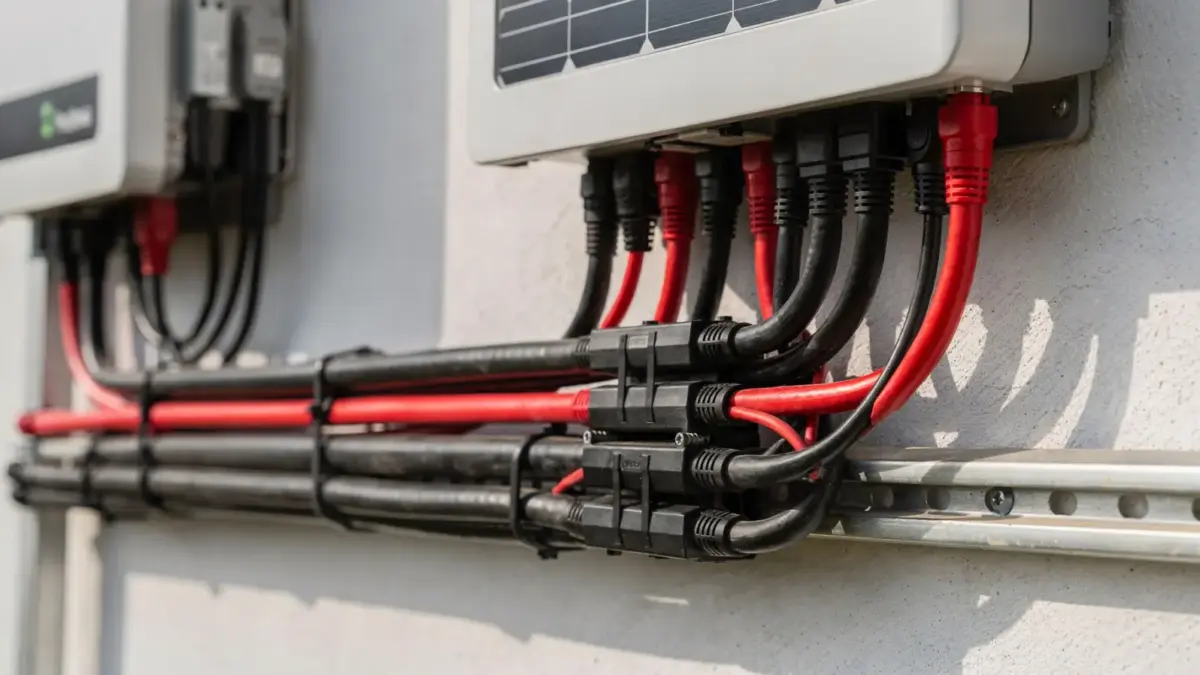

Kabelquerschnitt für Solaranlagen richtig auswählen

Kabelquerschnitt für Solaranlagen: Der passende Kabelquerschnitt richtet sich nach Betriebsstrom, Leitungslänge und zulässigem Spannungsabfall. Laut DGUV Information 203-080 gilt für Photovoltaikanlagen ein empfohlener Spannungsfall von unter 1 %. Üblich sind je nach Strang und Distanz 4 mm², 6 mm² oder 10 mm² Querschnitt, wobei DC- und AC-Seite getrennt betrachtet werden müssen.

Wer eine Solaranlage plant oder erweitert, stößt früher oder später auf die Frage nach dem richtigen Kabelquerschnitt. Dieser bestimmt, wie viel Strom eine Leitung sicher führen kann und wie viel Energie auf dem Weg vom Modul zum Wechselrichter oder Netzanschluss verloren geht. Wer sich vertiefend mit typischen Stolperstellen der Anlagenplanung beschäftigen möchte, findet in der Rubrik Ratgeber & Tipps weitere praxisnahe Hinweise zu Auslegung und Installation. Entscheidend sind dabei nicht nur der Strom selbst, sondern auch Leitungslänge, Verlegeart, Umgebungstemperatur und die Unterscheidung zwischen Gleichstrom- (DC) und Wechselstromseite (AC). Ein zu dünnes Kabel führt zu unnötigen Verlusten und im schlimmsten Fall zu Erwärmung, ein zu dickes Kabel verursacht überflüssige Kosten. Die folgenden Abschnitte erklären, wie Sie den Querschnitt sinnvoll bestimmen und wann eine Faustformel nicht mehr ausreicht.

Kurz zusammengefasst: Der Kabelquerschnitt für Solaranlagen ergibt sich aus Stromstärke, Leitungslänge und dem Ziel, den Spannungsabfall unter 1 % zu halten. DC- und AC-Seite unterliegen unterschiedlichen Anforderungen, da auf der Gleichstromseite Lichtbögen und dauerhaft anliegende Spannung besondere Sorgfalt erfordern. Bei längeren Leitungswegen oder Erweiterungen lohnt sich eine Nachrechnung statt einer groben Schätzung.

Das Wichtigste in Kürze

• Spannungsabfall: Empfohlen unter 1 % laut DGUV Information 203-080
• Gleichzeitigkeitsfaktor: Bei PV-Anlagen in der Regel 1 anzusetzen
• Typische Querschnitte: 4 mm², 6 mm² oder 10 mm² je nach Stromstärke und Länge
• DC-Besonderheit: Module stehen tagsüber dauerhaft unter Spannung, Kurzschlussstrom kaum detektierbar
• Verlegevorschrift: DC-Hauptkabel in nicht brennbare oder schwerbrennbare Rohre verlegen
• Norm: NIN 2 7.12.5 ff. für PV-Leitungen, speziell 2 7.12.5.2.2 für DC

Wovon hängt der richtige Kabelquerschnitt ab?

Der Kabelquerschnitt für Solaranlagen hängt von drei Hauptfaktoren ab: der zu übertragenden Stromstärke, der Leitungslänge und der zulässigen Spannungsabfallgrenze. Je höher der Strom und je länger die Leitung, desto größer muss der Querschnitt gewählt werden, um Verluste gering zu halten.

Hinzu kommen die Verlegeart und die Umgebungstemperatur, die beide die Strombelastbarkeit eines Kabels beeinflussen. Ein Kabel, das gebündelt mit anderen Leitungen in einem warmen Dachraum verlegt wird, kann weniger Strom führen als dasselbe Kabel frei und kühl verlegt. Auch der Gleichzeitigkeitsfaktor spielt eine Rolle: Anders als bei klassischen Verbraucheranschlüssen ist bei PV-Anlagen laut DGUV Information 203-080 in der Regel ein Faktor von 1 anzusetzen, da alle Module gleichzeitig Strom liefern können. Wer die Zusammenhänge zwischen Distanz und Verlusten genauer verstehen möchte, findet dazu vertiefende Erläuterungen im Beitrag zu Leitungsverlusten bei weit entferntem Einspeisepunkt. Bei der Planung sollte zudem die Unterdimensionierung gegenüber einer bewussten Überdimensionierung abgewogen werden, wie es der Beitrag zu Auslegungsgrundlagen beschreibt.

Wie berechnet man Querschnitt und Leitungsverlust?

Die Berechnung des Kabelquerschnitts basiert auf dem Zusammenspiel von Strom, Länge und zulässigem Spannungsabfall, wobei Fachbetriebe üblicherweise normierte Tabellen oder Berechnungssoftware nutzen. Als Zielgröße gilt ein Spannungsfall von unter 1 % gemäß DGUV Information 203-080.

Grundsätzlich gilt: Je größer der Querschnitt, desto geringer der ohmsche Widerstand und damit der Spannungsabfall über die Leitungslänge. Für kurze Distanzen zwischen Modulen und Wechselrichter reicht oft ein kleinerer Querschnitt aus, während lange Leitungswege – etwa vom Dach in den Keller – einen größeren Querschnitt erfordern, um die Verlustgrenze einzuhalten. Wichtig ist, dass nicht nur der Nennstrom, sondern auch mögliche kurzfristige Spitzenwerte berücksichtigt werden. Eine überschlägige Faustformel kann für kleine, einfache Anlagen mit kurzen Leitungswegen ausreichen, versagt aber bei komplexeren Installationen mit mehreren Strings oder längeren Kabelwegen. Hier ist eine genaue Berechnung unter Einbeziehung des Stringplans sinnvoll, wie er im Beitrag zu Schaltplan und Stringplan erläutert wird.

Wann wird ein dickeres Kabel wirklich nötig?

Ein dickerer Kabelquerschnitt wird notwendig, sobald die Leitungslänge zunimmt, mehrere Strings zusammengeführt werden oder die Umgebungstemperatur hoch ist. In diesen Fällen steigt entweder der zu führende Strom oder der Widerstand pro Meter wirkt sich stärker aus.

Typische Situationen sind lange Kabelwege vom Dach zum im Keller montierten Wechselrichter, Bündelverlegung mehrerer Leitungen ohne ausreichende Kühlung oder eine spätere Erweiterung der Anlage um zusätzliche Module. Bei einer Nachrüstung sollte die bestehende Leitungsdimensionierung nicht einfach übernommen werden, sondern neu geprüft werden, da sich Stromstärke und Gesamtlänge ändern können. Für Balkonkraftwerke mit geringer Leistung und kurzen Kabelwegen reicht meist ein Standardquerschnitt aus den mitgelieferten Anschlusskabeln, während größere Dachanlagen individuell berechnet werden müssen. Wer den Vergleich zwischen 4 mm², 6 mm² und 10 mm² sucht, sollte diese Werte nicht isoliert betrachten, sondern immer im Zusammenhang mit Strom und Länge bewerten.

Vergleich gängiger Kabelquerschnitte für PV-Leitungen

Querschnitt	Typischer Einsatzbereich	Eignung bei langen Leitungswegen
4 mm²	Kurze Strangleitungen, kleinere Anlagen	Eingeschränkt geeignet
6 mm²	Mittlere Leitungslängen, gängige Dachanlagen	Bedingt geeignet
10 mm²	Längere DC-Hauptleitungen, größere Anlagen	Gut geeignet

Welche Unterschiede gibt es zwischen DC- und AC-Leitungen?

DC-Leitungen bei Solaranlagen unterscheiden sich von AC-Leitungen dadurch, dass der Gleichstrom auf der DC-Seite bis zur DC-Trennstelle nicht abschaltbar ist – an den Modulklemmen liegt bei Tageslicht dauerhaft Spannung an. AC-Leitungen hingegen führen den bereits umgewandelten Wechselstrom und können über reguläre Schalteinrichtungen getrennt werden.

Diese Besonderheit der DC-Seite erhöht die Anforderungen an Isolation und Verlegung. Laut den Vorgaben zu Photovoltaik-Stromversorgungssystemen ist der Kurzschlussstrom auf der DC-Seite nur minimal über dem Betriebsstrom und daher von einer normalen Überstromschutzeinrichtung kaum zu detektieren – ein Risiko, das bei der Kabelwahl berücksichtigt werden muss. PV-Strang-, Array- und DC-Hauptleitungen müssen so ausgewählt und verlegt werden, dass Erdschluss oder Kurzschluss minimiert werden, etwa durch doppelte oder verstärkte Isolation ohne PVC bei Dachverlegung ohne Schutzrohr. Für PV-Leitungen gilt allgemein die Norm NIN 2 7.12.5 ff., für DC-Leitungen im Besonderen 2 7.12.5.2.2. AC-Leitungen unterliegen dagegen den üblichen Anforderungen an Hausinstallationen, sind aber ebenfalls von der Anlagenauslegung und den technischen Anschlussbedingungen des Netzbetreibers betroffen, wie im Beitrag zu technischen Anschlussbedingungen beschrieben.

DC- versus AC-Leitungen bei Solaranlagen

Merkmal	DC-Seite	AC-Seite
Abschaltbarkeit	Bis Trennstelle nicht abschaltbar	Über Schalteinrichtungen trennbar
Kurzschlussrisiko	Schwer detektierbar	Über normale Schutzeinrichtungen erkennbar
Isolationsanforderung	Doppelt oder verstärkt, ohne PVC bei Dachverlegung	Standard-Hausinstallation

Was passiert bei zu kleinem Kabelquerschnitt?

Ein zu kleiner Kabelquerschnitt führt zu erhöhtem Spannungsabfall, stärkerer Erwärmung der Leitung und damit zu Energieverlusten sowie im ungünstigen Fall zu einem Sicherheitsrisiko. Die Anlage liefert dann weniger Ertrag, als die installierten Module eigentlich erbringen könnten.

Übersteigt der Spannungsabfall die empfohlene Grenze von unter 1 % laut DGUV Information 203-080 deutlich, sinkt der wirtschaftliche Nutzen der Anlage messbar. Zusätzlich kann eine dauerhafte Überlastung der Leitung zu Erwärmung führen, was besonders bei Bündelverlegung oder in wärmegedämmten Dachbereichen kritisch ist. Da der Kurzschlussstrom auf der DC-Seite kaum über dem Betriebsstrom liegt, kann eine normale Überstromschutzeinrichtung einen Fehler durch Unterdimensionierung nicht zuverlässig erkennen – ein zusätzliches Argument für eine sorgfältige Erstauslegung. Bei Erweiterungen oder Nachrüstungen ist es daher ratsam, nicht einfach vorhandene Leitungen weiterzuverwenden, sondern die neue Gesamtlast und -länge zu berechnen. Ein Vergleich zur Wärmeerzeugung findet sich im Prinzip des Durchlauferhitzers, der ebenfalls auf ausreichend dimensionierte Leitungen angewiesen ist, wie der Beitrag zum Durchlauferhitzer auf Wikipedia zeigt: Auch dort entscheidet die Leitungsauslegung über sichere Wärmeleistung.

Wann sollte ein Fachbetrieb die Auslegung prüfen?

Ein Fachbetrieb sollte die Kabelauslegung immer dann prüfen, wenn Leitungswege länger als wenige Meter sind, mehrere Strings zusammengeführt werden oder eine Bestandsanlage erweitert wird. Auch bei besonderen Verlegebedingungen wie Bündelverlegung oder erhöhter Umgebungstemperatur ist eine fachliche Nachrechnung sinnvoll.

Normbezüge wie NIN 2 7.12.5 ff. oder die Vorgaben aus der DGUV Information 203-080 setzen einen Rahmen, den Laien selten vollständig überblicken. Ein Fachbetrieb kann zudem die Installationsdetails am Generatoranschlusskasten korrekt umsetzen, wo häufig Fehler bei Kabelführung und Anschluss auftreten – Hinweise dazu liefert der Beitrag zu Installationsdetails am Generatoranschlusskasten. Für einfache Balkonkraftwerke mit kurzen, mitgelieferten Anschlusskabeln ist eine solche Prüfung meist nicht nötig, da Hersteller die Querschnitte bereits passend auslegen. Bei individuell geplanten Dachanlagen mit mehreren Strings oder besonderen baulichen Gegebenheiten empfiehlt sich dagegen grundsätzlich der Blick eines Fachbetriebs, um Norm und Sicherheit einzuhalten.

Quellen

Verwendete Quellen

Quelle	Adresse
Wikipedia: Durchlauferhitzer	de.wikipedia.org

Mehr zum Thema im Bereich Ratgeber & Tipps · Passend dazu: Photovoltaikanlage beim Netzbetreiber anmelden · Neigungswinkel von Solarmodulen: So wirkt er auf den Ertrag

Häufige Fragen zum Kabelquerschnitt für Solaranlagen

Reicht bei einem Balkonkraftwerk der mitgelieferte Kabelquerschnitt aus?

Bei Balkonkraftwerken ist der mitgelieferte Kabelquerschnitt in der Regel für die geringe Leistung und die kurzen Leitungswege ausreichend dimensioniert. Hersteller passen die Anschlusskabel bereits an die typische Nennleistung solcher Kleinanlagen an, sodass keine individuelle Berechnung nötig ist. Bei ungewöhnlich langen Verlängerungen zur Steckdose sollte dennoch auf ausreichenden Querschnitt geachtet werden.

Welche Rolle spielt die Verlegeart für die Strombelastbarkeit?

Die Verlegeart beeinflusst, wie gut ein Kabel entstehende Wärme abgeben kann. Frei verlegte Einzelkabel vertragen mehr Strom als gebündelte Leitungen in Rohren oder unter Dämmung. Deshalb wird bei Bündelverlegung oft ein größerer Querschnitt gewählt, um trotz eingeschränkter Kühlung sicher zu bleiben.

Ab welcher Leitungslänge wird der Spannungsabfall kritisch?

Kritisch wird der Spannungsabfall, wenn er die empfohlene Grenze von unter 1 % laut DGUV Information 203-080 überschreitet. Das hängt konkret von Strom und Querschnitt ab, nicht von einer festen Meterzahl. Je länger die Leitung bei gleichem Querschnitt, desto eher wird diese Schwelle erreicht.

Warum steigt bei PV-Anlagen die Spannung ins Netz manchmal an?

Bei starker Einspeisung kann die Spannung am Einspeisepunkt ansteigen, was mit Leitungslänge und -querschnitt zusammenhängt. Ein zu dünner Querschnitt verstärkt diesen Effekt zusätzlich. Details dazu erläutert der Beitrag zu Spannungsanstieg im Stromnetz durch PV-Einspeisung.

Muss bei jeder Anlagenerweiterung der Kabelquerschnitt neu berechnet werden?

Bei jeder wesentlichen Erweiterung sollte die Kabelauslegung überprüft werden, da sich Strom und effektive Leitungslänge ändern können. Eine einfache Übernahme der bestehenden Dimensionierung kann zu unnötigen Verlusten oder Sicherheitsrisiken führen. Besonders bei zusätzlichen Strings ist eine Neuberechnung sinnvoll.

Fazit: Kabelquerschnitt sorgfältig nach Strom, Länge und Norm wählen

Der Kabelquerschnitt für Solaranlagen entscheidet über Energieverluste und Sicherheit gleichermaßen. Wer den empfohlenen Spannungsfall von unter 1 % laut DGUV Information 203-080 einhält und DC- sowie AC-Seite getrennt betrachtet, vermeidet typische Auslegungsfehler. Bei längeren Leitungswegen, Erweiterungen oder besonderen Verlegebedingungen lohnt sich stets eine fachliche Nachrechnung nach Normen wie NIN 2 7.12.5 ff.
